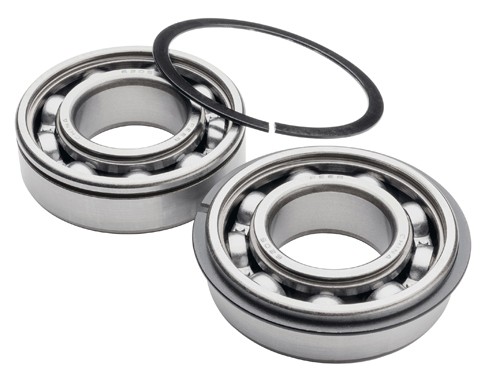

Радиальный шариковый подшипник PEER Bearing 6209-NR

Основные размеры

Внутренний диаметр

Внутренний диаметр – один из основных размеров, означает ширина внутреннего кольца подшипника, обозначается (d).

45 mm

Наружный диаметр

Наружный (внешний) диаметр подшипника - один из основных размеров, ширина наружно кольца, обозначается (D).

52 mm

Общая ширина

Общей шириной подшипник обозначается если ширина наружного кольца (C) и внутреннего кольца (B), одинаковы по размеру.

19 mm

Размеры и масса

Ширина наружного кольца

Номинальная ширина/высота внешнего кольца подшипника, имеет обозначение B.

19 mm

Радиус фаски

Радиус монтажной фаски подшипника не может контактировать с поверхностью элемента, в который устанавливается.

1.1 mm

Вес

Общая масса имеет обозначение - m.

0.19 kg

Ширина внутреннего кольца

Номинальная ширина/высота внутреннего кольца подшипника, имеет обозначение c.

19 mm

Уплотнение

Тип уплотнения

Уплотнения продлевают жизнь подшипнику, удерживая смазку и защищая ее от попадания грязи, пыли и прочего мусора.

Открытый

Конструкция

Материал сепаратора

Задача сепаратора надежно удерживать тела качения в посадочных местах. Это позволяет подшипнику снизить вибрацию и вращаться с значительно большей скоростью в отличии от не имеющих сепаратора.

Кованная сталь

Материал

Материал изготовления подшипника, должен быть устойчив к коррозии и обладать хорошими техническими характеристиками.

SAE 52100 Steel

Покрытие

Нет покрытия

Характеристики

Динамическая грузоподъемность

32700 N

Максимум об/мин (масло)

9200 rpm

Максимальные об/мин (смазка)

7800 rpm

Статическая грузоподъемность

20400 N

Обозначение

Серия

6200 Series

Точность и внутренний зазор

Соответствует стандартам

ASTM A295

Внутренний зазор

Зазором называют расстояние, на которое перемещается наружное кольцо, относительно внутреннего кольца.

C0

Класс точности

Точность исполнения подшипника, обозначает допуск отклонений от заявленных характеристик.

ABEC 1

Классификация

Тип рядности

Рядность - количество рядов с телами качения.

Однорядный

Тип отверстия

Форма посадочного отверстия внутреннего кольца.

Круглое
