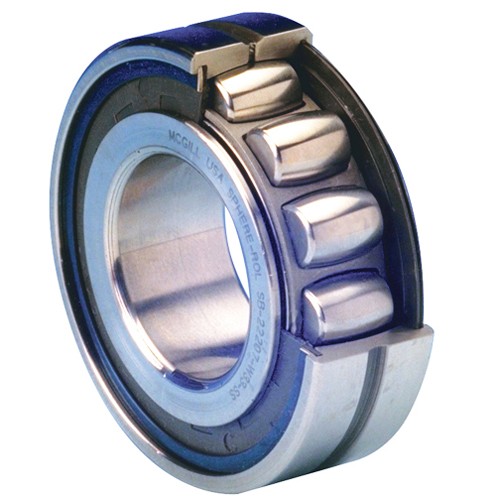

Сферический роликовый подшипник McGill SB 22207 C3 W33 TSS VA

Основные размеры

Наружный диаметр

Наружный (внешний) диаметр подшипника - один из основных размеров, ширина наружно кольца, обозначается (D).

72 mm

Общая ширина

Общей шириной подшипник обозначается если ширина наружного кольца (C) и внутреннего кольца (B), одинаковы по размеру.

23 mm

Внутренний диаметр

Внутренний диаметр – один из основных размеров, означает ширина внутреннего кольца подшипника, обозначается (d).

35 mm

Размеры и масса

Ширина наружного кольца

Номинальная ширина/высота внешнего кольца подшипника, имеет обозначение B.

23 mm

Радиус фаски

Радиус монтажной фаски подшипника не может контактировать с поверхностью элемента, в который устанавливается.

1 mm

Уплотнение

Тип уплотнения

Уплотнения продлевают жизнь подшипнику, удерживая смазку и защищая ее от попадания грязи, пыли и прочего мусора.

2RS1 (двойное уплотнение)

Конструкция

Материал

Материал изготовления подшипника, должен быть устойчив к коррозии и обладать хорошими техническими характеристиками.

Хром сталь

Покрытие

Нет покрытия

Материал сепаратора

Задача сепаратора надежно удерживать тела качения в посадочных местах. Это позволяет подшипнику снизить вибрацию и вращаться с значительно большей скоростью в отличии от не имеющих сепаратора.

Сталь

Характеристики

Динамическая грузоподъемность

15100 lb

Диапазон рабочих температур

Максимум +450 °F

Максимум об/мин

RPM - Скорость вращения, оборотов в минуту.

6800 rpm

Обозначение

Серия

222

Точность и внутренний зазор

Внутренний зазор

Зазором называют расстояние, на которое перемещается наружное кольцо, относительно внутреннего кольца.

C3

зазор.

Класс точности

Точность исполнения подшипника, обозначает допуск отклонений от заявленных характеристик.

Not Rated

Классификация

Тип внешнего кольца

Not Split

Тип смазочного отверстия

Смазочное отверстие и канавка

Тип отверстия

Форма посадочного отверстия внутреннего кольца.

Прямое
