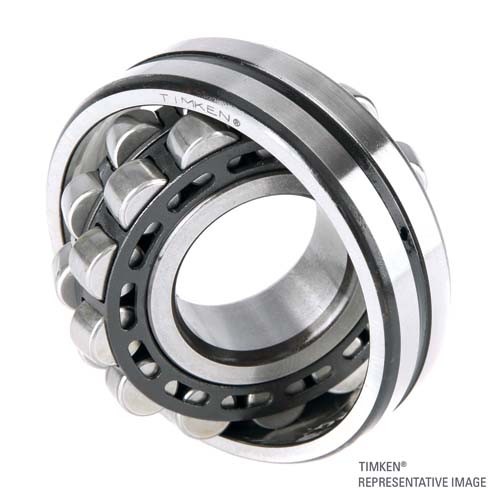

Сферический роликовый подшипник Timken (Torrington) 24040EJW33W40IC3

Основные размеры

Общая ширина

Общей шириной подшипник обозначается если ширина наружного кольца (C) и внутреннего кольца (B), одинаковы по размеру.

109 mm

Внутренний диаметр

Внутренний диаметр – один из основных размеров, означает ширина внутреннего кольца подшипника, обозначается (d).

200 mm

Наружный диаметр

Наружный (внешний) диаметр подшипника - один из основных размеров, ширина наружно кольца, обозначается (D).

310 mm

Размеры и масса

Ширина наружного кольца

Номинальная ширина/высота внешнего кольца подшипника, имеет обозначение B.

109 mm

Радиус фаски

Радиус монтажной фаски подшипника не может контактировать с поверхностью элемента, в который устанавливается.

2 mm

Уплотнение

Тип уплотнения

Уплотнения продлевают жизнь подшипнику, удерживая смазку и защищая ее от попадания грязи, пыли и прочего мусора.

Открытый

Конструкция

Материал

Материал изготовления подшипника, должен быть устойчив к коррозии и обладать хорошими техническими характеристиками.

Хром сталь

Покрытие

Нет покрытия

Материал сепаратора

Задача сепаратора надежно удерживать тела качения в посадочных местах. Это позволяет подшипнику снизить вибрацию и вращаться с значительно большей скоростью в отличии от не имеющих сепаратора.

Стальная обойма

Характеристики

Статическая грузоподъемность

552000 lbf

Динамическая грузоподъемность

351000 lbf

Диапазон рабочих температур

-65 до +392 °F

Максимум об/мин

RPM - Скорость вращения, оборотов в минуту.

1300 rpm

Обозначение

UPC штрих-код

В коде UPC содержится идентификатор производителя и идентификационный номер изделия.

087796161108

Серия

240

Точность и внутренний зазор

Внутренний зазор

Зазором называют расстояние, на которое перемещается наружное кольцо, относительно внутреннего кольца.

C3

зазор.

Класс точности

Точность исполнения подшипника, обозначает допуск отклонений от заявленных характеристик.

Not Rated

Классификация

Тип отверстия

Форма посадочного отверстия внутреннего кольца.

Прямое

Тип внешнего кольца

Not Split

Тип смазочного отверстия

Смазочное отверстие и канавка

Тип обоймы

Механически обработанная
