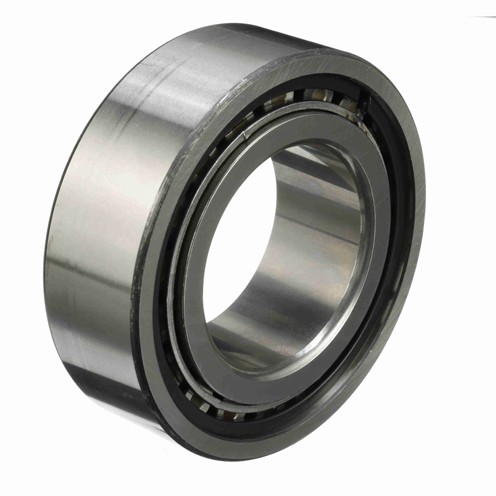

Цилиндрический роликовый подшипник Rollway U5211B

Основные размеры

Наружный диаметр

Наружный (внешний) диаметр подшипника - один из основных размеров, ширина наружно кольца, обозначается (D).

100 mm

Общая ширина

Общей шириной подшипник обозначается если ширина наружного кольца (C) и внутреннего кольца (B), одинаковы по размеру.

36.5 mm

Внутренний диаметр

Внутренний диаметр – один из основных размеров, означает ширина внутреннего кольца подшипника, обозначается (d).

55 mm

Размеры и масса

Вес

Общая масса имеет обозначение - m.

1.22 kg

Конструкция

Материал сепаратора

Задача сепаратора надежно удерживать тела качения в посадочных местах. Это позволяет подшипнику снизить вибрацию и вращаться с значительно большей скоростью в отличии от не имеющих сепаратора.

Stamped Steel

Материал

Материал изготовления подшипника, должен быть устойчив к коррозии и обладать хорошими техническими характеристиками.

Подшипниковая сталь 52100

Характеристики

Статическая грузоподъемность

139.36 kN

Динамическая грузоподъемность

105.11 kN

Обозначение

UPC штрих-код

В коде UPC содержится идентификатор производителя и идентификационный номер изделия.

637410040564

Точность и внутренний зазор

Внутренний зазор

Зазором называют расстояние, на которое перемещается наружное кольцо, относительно внутреннего кольца.

C0

Класс точности

Точность исполнения подшипника, обозначает допуск отклонений от заявленных характеристик.

ABEC 1

Классификация

Тип отверстия

Форма посадочного отверстия внутреннего кольца.

Прямое

Рядность

Количество рядов тел качения.

Однорядный

Один ряд тел качения.

Тип внешнего кольца

Outer Race with Two Snap Rings to Retain the Roller Set/Non-Separable

Другие характеристики

Фланцы

(2 ) Flanges on Inner Ring/Snap Ring on Outer Ring

Кольцевое разделение

Inner Race - Non-Separable/Outer Race - Non-Separable
