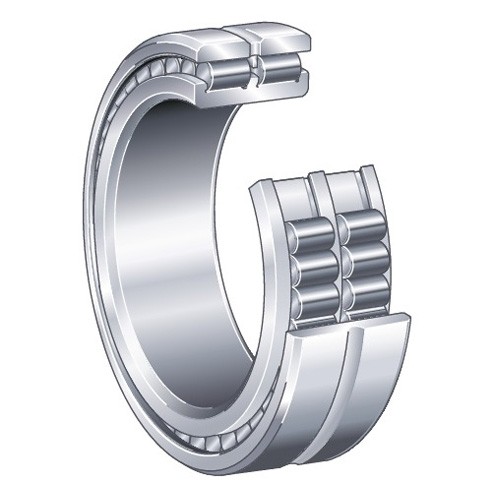

Цилиндрический роликовый подшипник INA (Schaeffler) SL024924

Основные размеры

Наружный диаметр

Наружный (внешний) диаметр подшипника - один из основных размеров, ширина наружно кольца, обозначается (D).

165 mm

Общая ширина

Общей шириной подшипник обозначается если ширина наружного кольца (C) и внутреннего кольца (B), одинаковы по размеру.

45 mm

Внутренний диаметр

Внутренний диаметр – один из основных размеров, означает ширина внутреннего кольца подшипника, обозначается (d).

120 mm

Размеры и масса

Радиус фаски

Радиус монтажной фаски подшипника не может контактировать с поверхностью элемента, в который устанавливается.

1.1 mm

Ширина наружного кольца

Номинальная ширина/высота внешнего кольца подшипника, имеет обозначение B.

45 mm

Уплотнение

Тип уплотнения

Уплотнения продлевают жизнь подшипнику, удерживая смазку и защищая ее от попадания грязи, пыли и прочего мусора.

Открытый

Конструкция

Материал сепаратора

Задача сепаратора надежно удерживать тела качения в посадочных местах. Это позволяет подшипнику снизить вибрацию и вращаться с значительно большей скоростью в отличии от не имеющих сепаратора.

Отсутствует

Покрытие

Нет покрытия

Характеристики

Диапазон рабочих температур

-30 до +120 °C

Максимум об/мин

RPM - Скорость вращения, оборотов в минуту.

2300 rpm

Статическая грузоподъемность

99000 lbf

Динамическая грузоподъемность

50000 lbf

Обозначение

Серия

SL02

Точность и внутренний зазор

Внутренний зазор

Зазором называют расстояние, на которое перемещается наружное кольцо, относительно внутреннего кольца.

C0

Класс точности

Точность исполнения подшипника, обозначает допуск отклонений от заявленных характеристик.

Not Rated

Классификация

Рядность

Количество рядов тел качения.

Двухрядный

Два ряда тел качения.

Тип отверстия

Форма посадочного отверстия внутреннего кольца.

Прямое

Другие характеристики

Кольцевое разделение

Non-Separable
