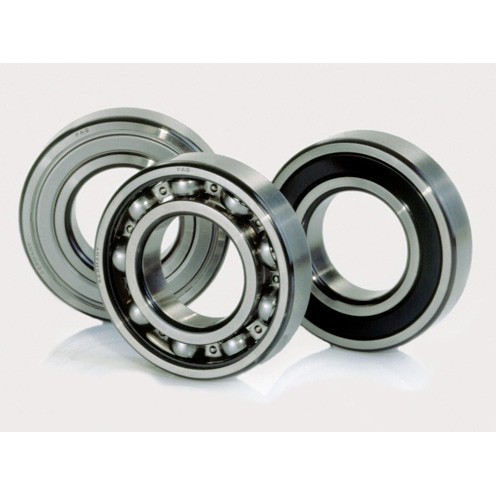

Радиальный шариковый подшипник Barden (Schaeffler) 38FFTX2K3

Основные размеры

Наружный диаметр

Наружный (внешний) диаметр подшипника - один из основных размеров, ширина наружно кольца, обозначается (D).

22 mm

Общая ширина

Общей шириной подшипник обозначается если ширина наружного кольца (C) и внутреннего кольца (B), одинаковы по размеру.

10.32 mm

Внутренний диаметр

Внутренний диаметр – один из основных размеров, означает ширина внутреннего кольца подшипника, обозначается (d).

8 mm

Размеры и масса

Ширина наружного кольца

Номинальная ширина/высота внешнего кольца подшипника, имеет обозначение B.

10.31 mm

Радиус фаски

Радиус монтажной фаски подшипника не может контактировать с поверхностью элемента, в который устанавливается.

0.3 mm

Уплотнение

Тип уплотнения

Уплотнения продлевают жизнь подшипнику, удерживая смазку и защищая ее от попадания грязи, пыли и прочего мусора.

2RS1 (двойное уплотнение)

Конструкция

Материал сепаратора

Задача сепаратора надежно удерживать тела качения в посадочных местах. Это позволяет подшипнику снизить вибрацию и вращаться с значительно большей скоростью в отличии от не имеющих сепаратора.

Алюминий/Фенольная смола

Материал

Материал изготовления подшипника, должен быть устойчив к коррозии и обладать хорошими техническими характеристиками.

Сталь

Покрытие

Нет покрытия

Характеристики

Статическая грузоподъемность

215 lbs

Динамическая грузоподъемность

590 lb

Диапазон рабочих температур

Максимум +300 °F

Максимум об/мин

RPM - Скорость вращения, оборотов в минуту.

86000 RPM

Обозначение

Серия

30

Точность и внутренний зазор

Класс точности

Точность исполнения подшипника, обозначает допуск отклонений от заявленных характеристик.

ABEC 7 (ISO Class 4)

Внутренний зазор

Зазором называют расстояние, на которое перемещается наружное кольцо, относительно внутреннего кольца.

C0

Классификация

Тип отверстия

Форма посадочного отверстия внутреннего кольца.

Круглое
