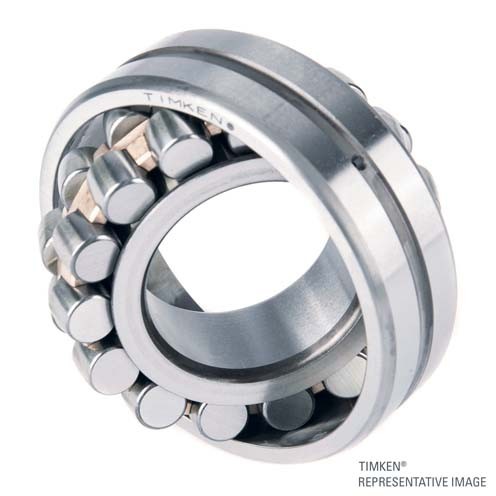

Сферический роликовый подшипник Timken 22216EMW33C3

Основные размеры

Наружный диаметр

Наружный (внешний) диаметр подшипника - один из основных размеров, ширина наружно кольца, обозначается (D).

140 mm

Общая ширина

Общей шириной подшипник обозначается если ширина наружного кольца (C) и внутреннего кольца (B), одинаковы по размеру.

33 mm

Внутренний диаметр

Внутренний диаметр – один из основных размеров, означает ширина внутреннего кольца подшипника, обозначается (d).

80 mm

Размеры и масса

Радиус фаски

Радиус монтажной фаски подшипника не может контактировать с поверхностью элемента, в который устанавливается.

2 mm

Вес

Общая масса имеет обозначение - m.

0.95 kg

Ширина внутреннего кольца

Номинальная ширина/высота внутреннего кольца подшипника, имеет обозначение c.

33 mm

Ширина наружного кольца

Номинальная ширина/высота внешнего кольца подшипника, имеет обозначение B.

33 mm

Конструкция

Материал сепаратора

Задача сепаратора надежно удерживать тела качения в посадочных местах. Это позволяет подшипнику снизить вибрацию и вращаться с значительно большей скоростью в отличии от не имеющих сепаратора.

Латунь

Характеристики

Максимальные об/мин (смазка)

3600 rpm

Статическая грузоподъемность

263 kN

Динамическая грузоподъемность

245 kN

Максимум об/мин (масло)

4400 rpm

Обозначение

UPC штрих-код

В коде UPC содержится идентификатор производителя и идентификационный номер изделия.

0087796220409

Серия

222

Точность и внутренний зазор

Внутренний зазор

Зазором называют расстояние, на которое перемещается наружное кольцо, относительно внутреннего кольца.

C3

зазор.

Классификация

Тип отверстия

Форма посадочного отверстия внутреннего кольца.

Прямое

Тип смазочного отверстия

Смазочная канавка и отверстия в наружном кольце

Тип обоймы

Обработанная/Цельная/Направляемый ролик
